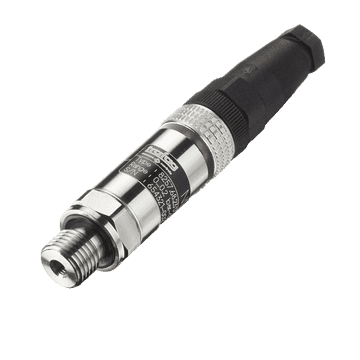

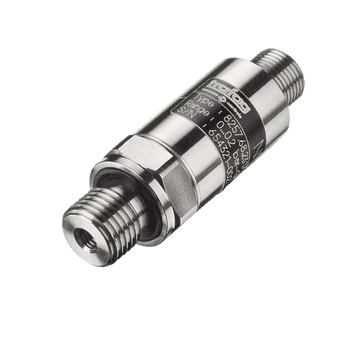

Преобразователь давления для низких диапазонов давления
Тип:
Преобразователь давления для низких диапазонов давления
Характеристики
Производитель
—
Trafag
Серия
—
NSL
Обозначение
—
Датчик низкого давления
Измерительный диапазон, бар
—
от 0...0,2 до 0...2,5
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное
Точность, %ВПИ
—
±0,15%, ±0,3%
Все характеристики
Под заказ
Сроки доставки уточняйтесь в отделе продаж Полтраф СНГ
Описание
Очень компактный датчик низкого давления NSL - единственный датчик давления на рынке с тонкой пленкой на стальной мембране и диапазоном давления до 0 ... 200 мбар. Эта комбинация также позволяет проводить точные измерения в диапазонах низкого давления с превосходной долгосрочной стабильностью. Благодаря исключительно высокому давлению разрыва, в 125 раз превышающему номинальное давление, NSL является лучшим выбором для критически важных приложений.
Преимущества
- Компактная конструкция
- Измерение избыточного и абсолютного давления
- Термостойкость
- Повышенная виброустойчивость
- Полностью сварная система сенсора на стали без дополнительных уплотнений
Документы
Спецификация
1019,7 кб
Характеристики
| Серия | NSL |
| Код продукта | 8257 |
| Обозначение | Датчик низкого давления |
| Тип прибора | Преобразователь давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное, абсолютное |
| Основная измеряемая величина | давление |
| Измерительный диапазон (преобразователя) | |
| Измерительный диапазон, бар | от 0...0,2 до 0...2,5 |
| Условия окружающей среды | |
| Температура процесса, °С | -40...125 |
| Температура рабочей среды, °С | -40...125 |
| Точность измерений | |
| Точность @ 25°C стандартная | 0.15 ... 0.8 % ВПИ стандартная |
| Точность, %ВПИ | ±0,15%, ±0,3% |
| Общие характеристики | |
| Принцип измерения | Пьезорезистивный метод, Тонкая пленка на стали |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...10В, 0...5В, 5В ратиометрический сигнал |
| Степень защиты | IP65 |
| Механические присоединения | G1/4" внеш., 1/4 NPT внеш., 1/4” NPT внеш., 1/4” NPT внутр., 9/16”-18UNF внешн., SAE6 (J1926), seal: accessory 61 |
| Материал корпуса | Нержавеющая сталь |
| Электрическое соединение | M12x1, MIL-C 26482, Промышленный стандарт расстояние между контактами 9.4 мм |
| Сертификаты | |
| Интервал между поверками | 3 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
Статьи
Торговые предложения
Под заказ
Диапазон измерений, бар:
0.2
М.в.с.:
2
Характеристики:
Trafag/24 (9...32) VDC/0...0,2 бар/8257.68.2117.32.19.33.43/FPM FKM/4...20 мА/M12x1, 4pol./G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1.6
М.в.с.:
16
Характеристики:
Trafag/0...1,6 бар/8257.73.4317.32.17.33.43/0...10 В/G 1/4" внешн./±0,3/абсолютное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1
М.в.с.:
10
Характеристики:
Trafag/0...1 бар/8257.71.2317.35.17.33.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.2
М.в.с.:
2
Характеристики:
Trafag/0...0,2 бар/8257.68.2317.35.17.33.43/0...10 В/G 1/4" внешн./±0,3/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1.6
М.в.с.:
16
Характеристики:
Trafag/0...1,6 бар/8257.73.2317.35.17.33.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.3
М.в.с.:
3
Характеристики:
Trafag/0...300 мбар/8257.21.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.2
М.в.с.:
2
Характеристики:
Trafag/0...0,2 бар/8257.68.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1
М.в.с.:
10
Характеристики:
Trafag/0...1 бар/8257.71.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
2.5
М.в.с.:
25
Характеристики:
Trafag/24 (9...32) VDC/0...2,5 бар/8257.75.2117.32.19.33.43/FPM FKM/4...20 мА/M12x1, 4pol./G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1.6
М.в.с.:
16
Характеристики:
Trafag/0...1,6 бар/8257.73.2317.35.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
2.5
М.в.с.:
25
Характеристики:
Trafag/0...2,5 бар/8257.75.2117.32.19.33.43/4...20 мА/M12x1, 4 pol., connector/G 1/4" внешн./±0,15/24/9...32 VDC /избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.4
М.в.с.:
4
Характеристики:
Trafag/0...0,4 бар/8257.69.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.6
М.в.с.:
6
Характеристики:
Trafag/0...0,6 бар/8257.70.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1.6
М.в.с.:
16
Характеристики:
Trafag/0...1,6 бар/8257.73.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
2.5
М.в.с.:
25
Характеристики:
Trafag/0...2,5 бар/8257.75.2317.32.19.33.43/4...20 мА/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1.6
М.в.с.:
16
Характеристики:
Trafag/0...1,6 бар/8257.73.2317.32.17.33.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.4
М.в.с.:
4
Характеристики:
Trafag/24 (9...32) VDC/0...0,4 бар/8257.69.2117.32.19.43/FPM FKM/4...20 мА/M12x1, 4pol./G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
2.5
М.в.с.:
25
Характеристики:
Trafag/0...2,5 бар/8257.75.2317.32.17.33.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.4
М.в.с.:
4
Характеристики:
Trafag/0...0,4 бар/8257.69.2317.32.17.33.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
0.4
М.в.с.:
4
Характеристики:
Trafag/0...0,4 бар/8257.69.2317.01.17.34.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
2.5
М.в.с.:
25
Характеристики:
Trafag/0...2,5 бар/8257.75.2317.01.17.34.43/0...10 В/G 1/4" внешн./±0,3/избыточное/-40...+125 °C
Подробнее
Под заказ
Диапазон измерений, бар:
1
М.в.с.:
10
Характеристики:
Trafag/24 (9...32) VDC/0...1 бар/8257.71.2117.32.19.33.43/FPM FKM/4...20 мА/M12x1, 4pol./G 1/4" внешн./±0,15/избыточное/-40...+125 °C
Подробнее
Под заказ
