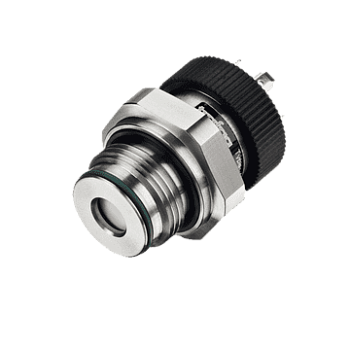

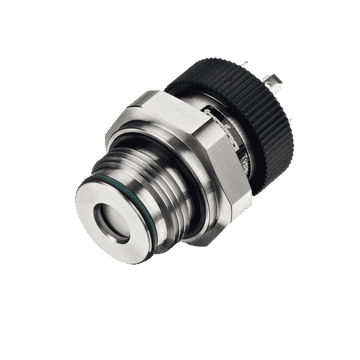

Датчик давления с тензометрическим сенсором и керамической мембраной
Тип:
Датчик давления с тензометрическим сенсором и керамической мембраной
Характеристики
Производитель
—
Trafag
Серия
—
ECT
Измерительный диапазон, бар
—
от 0...1 до 0...400
Тип измеряемого давления
?
абсолютное давление, избыточное давление, дифференциальное давление
—
избыточное, абсолютное, вакуумметрическое
Точность, %ВПИ
—
±0,5%, ±0,3%, ±1%
Выходные сигналы
—
4...20мA, 0,5...4,5В, 0...10В, 0...5В, 1...6В
Все характеристики
Под заказ
Сроки доставки уточняйтесь в отделе продаж Полтраф СНГ
Описание
Экономичный преобразователь давления ECT 8473 основан на проверенной на практике линейке преобразователей ECT с широким диапазоном температур среды от -25 до 125 ° C. Повышенная точность и диапазоны низкого давления до 100 мбар в сочетании с широким набором функций, материалов и опций делают датчик давления ECT 8473 идеальным и универсальным решением, подходящим для самых разных применений.
Преимущества
- Диапазоны измерения от 100 мбар
- Отличная совместимость с носителями
- Измерение относительного или абсолютного давления
- Титановая версия опционально
- Фронтальная мембрана по желанию
Документы
Свидетельство
1,5 мб
Характеристики
| Серия | ECT |
| Код продукта | 8473 |
| Тип прибора | Преобразователь давления |
| Производитель | Trafag |
| Тип измеряемого давления | избыточное, абсолютное, вакуумметрическое |
| Основная измеряемая величина | давление |
| Измерительный диапазон (преобразователя) | |
| Измерительный диапазон, бар | от 0...1 до 0...400 |
| Условия окружающей среды | |
| Температура процесса, °С | -25...125 |
| Точность измерений | |
| Точность, %ВПИ | ±0,5%, ±0,3%, ±1% |
| Общие характеристики | |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...10В, 0...5В, 1...6В |
| Степень защиты | IP65 |
| Механические присоединения | G1/4" внеш., G1/2" внеш., 1/4 NPT внеш., G 3/4" внеш., фронтальная мембрана |
| Материал корпуса | нерж. cталь |
| Сертификаты | |
| Интервал между поверками | 3 года |
| Сертификат | Свидетельство об утверждении типа средств измерений ОС.С.30.001.A №78044 |
| Применение в отраслях | |
| Отрасли | Железнодорожный транспорт, Гидравлика, Двигателестроение |
Видео
Статьи

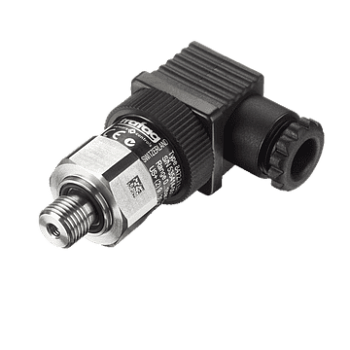

Торговые предложения
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.4
Код типа:
8473 69 5417 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.6
Код типа:
8473 70 5417 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
Код типа:
8473 70 5417 05 0000 0000 17 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
0-10 В
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.2
Код типа:
8473 68 5417 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.2
Код типа:
8473 68 5417 05 0000 0000 17 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
0-10 В
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.6
Код типа:
8473 70 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.2
Код типа:
8473 68 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
2
Диапазон измерений, бар:
0 ... 1
Код типа:
8473 71 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
3.2
Диапазон измерений, бар:
0 ... 1.6
Код типа:
8473 73 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
5
Диапазон измерений, бар:
0 ... 2.5
Код типа:
8473 75 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
8
Диапазон измерений, бар:
0 ... 4
Код типа:
8473 76 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
12
Диапазон измерений, бар:
0 ... 6
Код типа:
8473 77 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
20
Диапазон измерений, бар:
0 ... 10
Код типа:
8473 78 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.16
Код типа:
8473 67 5417 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±1.0
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
± 0.2
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.16
Код типа:
8473 67 5417 05 0000 0000 17 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±1.0
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
± 0.2
Взрывозащищенное исполнение:
нет
Питание, В:
15 ... 30
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.16
Код типа:
8473 67 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.3
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
± 0.2
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
Код типа:
8473 69 5417 05 0000 0000 17 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
0-10 В
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.4
Код типа:
8473 69 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
±0.5
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.1
Код типа:
8473 66 5417 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.1
Код типа:
8473 66 5652 05 0000 0000 19 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
Серия:
ECT
Выходной сигнал:
4..20мА
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 3/4"
Подробнее
Под заказ
Давление перегрузки, бар:
1.2
Диапазон измерений, бар:
0 ... 0.1
Код типа:
8473 66 5417 05 0000 0000 17 58 61
Производитель:
Trafag
Точность, % (диапазон 25°C):
Серия:
ECT
Выходной сигнал:
0-10 В
Материал:
Нержавеющая сталь
Степень защиты:
IP65
Температура эксплуатации:
от -40 °C до +125 °C
Температурный диапазон среды:
от -40 °C до +125 °C
Тип средства измерения:
Датчик давления со стальным элементом
NLH @ 25°C (BSL) ВПИ тип.:
Взрывозащищенное исполнение:
нет
Питание, В:
Технологические присоединения:
G 1/4"
Подробнее
Похожие товары
