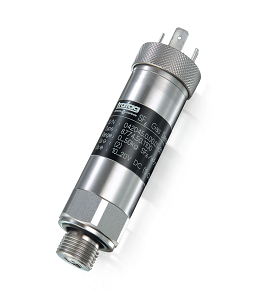

Сигнализаторы датчики плотности элегаза компактный удароустойчивый
Тип:
Сигнализаторы датчики плотности элегаза компактный удароустойчивый
Характеристики
Производитель
—
Trafag
Серия
—
8774
Точность, %ВПИ
—
±1%
Выходные сигналы
—
Аналоговый: 6.5...20 mA Сигнал плотности: токовая петля 10...275 Hz (диапазон 0...56.1 kg SF6/m3), Цифровой: импульсы тока Плотность сигнала: частота импульсов 10...292 Hz (диапазон 0...60 kg SF6/m3)
Температура окружающей среды, °С
—
-40...70
Температура процесса, °С
—
-40...70
Все характеристики
Под заказ
Сроки доставки уточняйтесь в отделе продаж Полтраф СНГ
Описание
Датчик плотности для SF6 и других газов Датчик плотности газа Trafag типа 8774 был специально разработан для контроля изоляционных газов. Плотность газа измеряется с помощью колеблющегося кварца с превосходной долговременной стабильностью. Постоянная резонансная частота кварцевого генератора в вакууме сравнивается с резонансной частотой идентичного кварца, находящегося в пробе газа. Разница в резонансной частоте пропорциональна плотности измеряемого газа. Измеренная плотность пропорциональна частоте импульсов или мА-выходу. В цифровом варианте дополнительно можно измерить температуру по ширине импульса частотного сигнала.
Преимущества
- Постоянное измерение плотности и температуры
- Компактность
- Ударо- и вибропрочность
- Короткое время отклика
- Не требует затрат на обслуживание
- Долгосрочный выходной сигнал без дрейфа
Документы
Спецификация
1,2 мб
Характеристики
| Серия | 8774 |
| Производитель | Trafag |
| Основная измеряемая величина | плотность элегаза SF6 |
| Измерительный диапазон (преобразователя) | |
| Диапазон измерений, кг SF6/м3 | 0...60 |
| Условия окружающей среды | |
| Температура окружающей среды, °С | -40...70 |
| Температура процесса, °С | -40...70 |
| Точность измерений | |
| Точность, %ВПИ | ±1% |
| Общие характеристики | |
| Выходные сигналы | Аналоговый: 6.5...20 mA Сигнал плотности: токовая петля 10...275 Hz (диапазон 0...56.1 kg SF6/m3), Цифровой: импульсы тока Плотность сигнала: частота импульсов 10...292 Hz (диапазон 0...60 kg SF6/m3) |
| Степень защиты | IP65 |
| Технологическое соединение | М 12 х 1,5 |
| Принцип измерения | резонанс кристалла кварца, колеблющегося на высокой частоте |
| Материал сенсора | Нержавеющая сталь |
| Сертификаты | |
| Интервал между поверками | 1 год |
| Сертификат | Свидетельство об утверждении типа средств измерений плотномеров элегаза SF6 |
| Применение в отраслях | |
| Отрасли | Высоковольтные линии |
