Датчики давления с дисплеем - также часто называемые реле давления с дисплеем - сегодня очень широко распространены: с одной стороны, они позволяют электронное измерение давления с непрерывным аналоговым выходным сигналом. С другой стороны, они имеют от одного до двух свободно конфигурируемых переключающих выходов, которые можно настроить прямо на месте через дисплей. Это преимущество является значительным, когда контроллер со всеми отображаемыми параметрами системы находится далеко от точки измерения, но оператору машины или системы требуется информация о измеренном значении, например, для ручного вмешательства в операцию. Это часто случается с водоочистными сооружениями или для контроля уровня заполнения резервуаров в технологических системах: здесь давление непосредственно измеряется в разных местах системы, таких как резервуары, насосы, клапаны, фильтры и т. Д. Но системный контроллер Сама находится в другой части здания. Если клапаны должны быть открытый или закрытый из-за неисправности в работе или обслуживания - например, для определения причины неисправности - оператор системы может проверить последствия своего вмешательства непосредственно в точке измерения с помощью дисплея датчика давления.
С датчиками давления Trafag: значимые значения там, где это необходимо

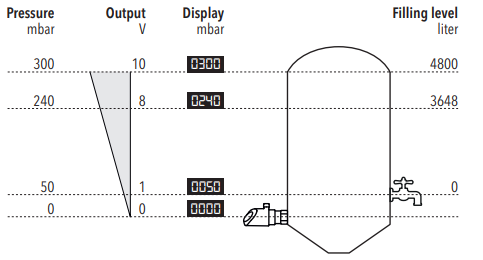

Обычно на дисплее датчика давления отображается только то давление, которое он измеряет на месте. Это значение сравнивается с уставкой в системном контроллере или - в случае контроля уровня заполнения - преобразуется в уровень через плотность жидкости. Это невозможно автоматически на дисплее. Из соображений стоимости почти всегда используются стандартизированные интерфейсы, которые в случае датчиков имеют только выходной сигнал. Это делает невозможной настоящую двустороннюю связь с системным контроллером. По этой причине значение давления с контроллера не может быть передано на местный датчик давления или значение не может отображаться на дисплее. Датчики давления и переключатели с дисплеем Trafag теперь предлагают возможность настройки дисплея через приложение для Android, чтобы оператору отображались значимые значения, а не только давление. Функции, предлагаемые устройствами Trafag, будут показаны на некоторых практических примерах.

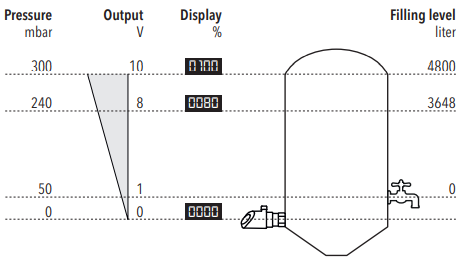

Отображаемое значение в процентах
Обычно на дисплее датчика давления отображается только то давление, которое он измеряет на месте. Это значение сравнивается с уставкой в системе управления или - в случае контроля уровня - преобразуется в уровень с использованием плотности жидкости. Эту индикацию на дисплее не так просто отобразить. Из соображений стоимости практически всегда используются стандартизованные интерфейсы, которые в случае датчиков имеют только выходной сигнал, что делает невозможной реальную двустороннюю связь с системой управления. По этой причине значение давления не может быть передано от системы управления к местному датчику давления или значение не может отображаться на дисплее. Преобразователь давления Trafag и переключатель с дисплеем теперь предлагают возможность настройки дисплея через приложение для Android таким образом, чтобы оператору на месте отображались значимые значения, а не только давление. Мы будем использовать несколько практических примеров, чтобы показать, какие функции предлагают устройства Trafag.
Определяемое пользователем отображаемое значение
В некоторых случаях нам нужно знать больше, чем процент диапазона измерения, например, содержание резервуара в литрах. Отображаемое значение можно параметризовать с помощью датчика давления и переключателя Trafag: как нижнее, так и верхнее предельное значение можно ввести с любым желаемым значением.
По конструктивным причинам датчик давления может быть установлен ниже минимального уровня, например, ниже обычного слива. Но давление все еще сохраняется из-за оставшегося содержимого резервуара, которое больше не используется для процесса. Значение при нулевом давлении может быть параметризовано с помощью отрицательного числа, поэтому дисплей фактически показывает ноль при достижении минимального уровня. Но эта настройка влияет только на отображаемое значение, а не на аналоговый выходной сигнал. Чтобы внести такую коррекцию, в контроллер необходимо сохранить формулу.
Масштабируемый и подвижный диапазон измерения

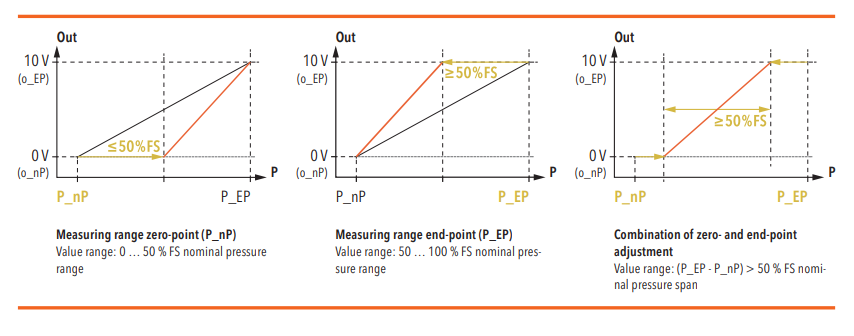

Если выходной сигнал должен выводить нижнее предельное значение не при нулевом давлении, а при более высоком давлении в пределах диапазона измерения, это должно быть выполнено путем параметризации диапазона измерения. Дополнительная функциональность
нижняя конечная точка диапазона измерения может быть увеличена до 50% диапазона измерения. Даже в стандартной версии конечная точка может быть смещена вниз на 50% диапазона измерения. Объединив эти две функции, то есть через
настройка нулевой точки и конечного значения диапазона измерения - выходной сигнал может быть параметризован на любой диапазон в пределах исходного диапазона измерения. Однако оставшийся диапазон измерения должен составлять не менее 50% от исходного диапазона (см. Рисунок).
Регулировка выходного сигнала
Некоторые из стандартных стандартных выходных сигналов имеют нижнее предельное значение 0 В. Но это делает невозможным обнаружение обрыва кабеля. По этой причине выходные сигналы можно регулировать независимо от установленного диапазона измерения: например, выходной сигнал 0… 10 В постоянного тока может быть параметризован на 0,1… 10,1 В постоянного тока. При том же диапазоне 10 В это обеспечивает минимальный уровень сигнала 0,1 В постоянного тока, что упрощает обнаружение ослабленных соединений или обрывов кабеля.

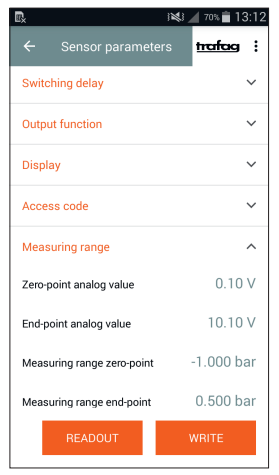

Множество опций - простая параметризация с помощью приложения для Android
Эти многочисленные параметры настройки могут быть выполнены как с помощью клавиш на дисплее, так и с помощью приложения Android через интерфейс NFC. Параметризацию можно легко выполнить и проверить в понятном меню приложения. Более того, сохраненные наборы параметров можно загружать прямо из приложения для смартфона в датчик. Это значительно упрощает параметризацию (например, с заменой деталей) и делает замену более безопасной.
Эти многочисленные возможности параметризации дисплея, диапазона измерения и выходного сигнала также можно комбинировать. Но они также могут влиять друг на друга, вызывая нежелательные эффекты. Если это должно произойти, можно использовать Factory Reset для сброса всех значений до исходного состояния и повторного запуска процесса.
Преимущества
- Параметризация также через приложение NFC-смартфон (Android)
- Дисплей и электрическое соединение поворачиваются независимо на 335 ° / 343 °
- Переключаемый аналоговый выход мА или В
- Встроенный регистратор данных
- Диапазон измерения регулируемый
